Perustiedot

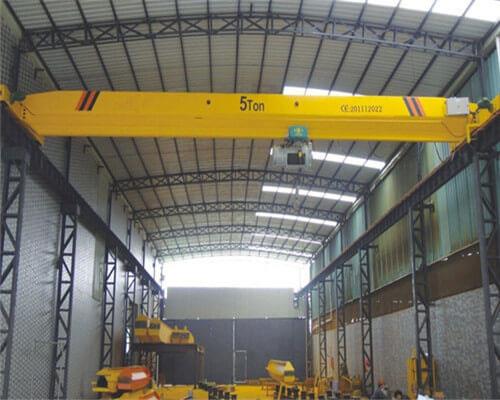

Nimi: 5 tonnin yksisäikeinen yläpuolinen nosturi sähkökäyttöisellä nostimella
Malli nro .: LDA
Tyyppi: Single Girder Crane
Max. Nostopaino: 5ton
Nimelliskapasiteetti: 0,5-32t
Max. Nostokorkeus: 30m
Span: 7,5 - 31,5 m
Nopeus: 8 / 0,8 (7 / 0,7) M / Min
Matkanopeus: 20/30 M / Min
Työskentelyvelvoite: A3-A5
Käyttö: Rakentaminen Käyttö
Virtalähde: sähköinen
Liikkuva tyyppi: pyörä
Kuljetuspaketti: paperirasia ja puukotelo
Tekniset tiedot: CCC, ISO9001
Alkuperä: Xinxiang, He'nan, Kiina
Tuotteen Kuvaus
Tuotetiedot
LD-mallin yksimoottorimoottorinosturia parannetaan ja suunnitellaan LDA-mallin perusteella. Sillä on luonteenomaisempi kohtuullinen rakenne ja suurempi lujuus teräs kokonaisuutena. Käytettynä yhdessä CDI-mallin kanssa, MDI-mallinen sähkökäyttöinen nosturi on täydellinen sarja, se on kevytrakenteinen nosturi, jonka kapasiteetti on 1 - 10 tonnia. Span on 7,5 - 22,5 m. Työskentelylaatu on A3-A5. Käyttölämpötila on -25-40.
Tätä tuotetta käytetään laajasti kasveissa, varastoissa, materiaalivarastoissa tavaroiden nostaessa. Laitetta ei saa käyttää palavaan, räjähtävästi tai syövyttävään ympäristöön.
Tässä tuotteessa on kaksi toimintamenetelmää, maa- tai käyttöhuone, jossa on avoin malli ja suljettu malli ja joka voidaan asentaa vasemmalle tai oikealle käytännön tilanteesta riippuen. Ja portin sisääntulon suuntaan on kaksi muotoa, sideway ja päättyy käyttäjien tyydyttämiseksi, valinta eri olosuhteissa.
komponentit
palkki | Päärunko, End-vaunut, Crab Frame, joka on valmistettu laatikkolevyistä / Rolled Sections. Tarvittaessa voidaan tarjota 100% sädettä kaikista sillan ja päätyvaunujen päiden hitsauskohdista. |
Sähköosat | Schneider-brändi / DK1-brändi |
Motors | Jatkuva käynnistys, peruutus ja jarrutus, pölytiivis rakenne jalka / laippa asennettuna TESC / TEFC, Sq. häkämoottorit integroidulla turvajarruilla, eristysluokka FH, nostolaitteiden IP54 suojaus, CT & LT -liikkeet. Uutuustuotannon nosturimoottorimoottorit (moottorit voidaan käyttää mieluiten JIAMUSI / NANJINGZONGCHANG -tuotteista), CDF25%, Täysin suljettu, tuulettimen jäähdytys, eristysluokka F ja vahvistetaan uusimpien GB / T 1032-2005 -laitteiden mukaan. |
jarrut | Itsenäinen hydraulinen jarru Kartiomainen roottori tai "Epäonnistuminen turvalliselle" -tyyppiselle sähköhydrauliselle rummulle / levyjarrulle, joka on järjestettävä, jotta mekanismi pysyy paikallaan välittömästi heti, kun virransyöttö on "OFF" tahattomasti tai tarkoituksellisesti kaikissa liikkeissä. |
Vaihteisto | Tarkat teräketjutetut hihnapyörät ja hammaspyörät, joiden kovuus on 250-350 BHN, valmistettu hiililejeeristä teräksestä, sileä käyttö ja pitkä käyttöikä, voi olla varustettu SEW / ABB-brändin korkealaatuisella vaihteistolla |
Sähköpaneeli | Modulaarinen rakenne, helppo asentaa ja ylläpitää, luotettava toiminta, sulake vähemmän piirejä, kanavoidut johdotukset ja kompaktit päätteet. Moottorin ylikuormitussuoja ylikuormituksen estämiseksiVaikka ohjaamossa, se voidaan varustaa ilmastoinnilla ja helposti ja kätevällä ohjauspaneelilla. |
Rajakytkin | Ylikuormituksen ja ylilaskua varten: Shunt, säädettävä tyyppi. Kaksisuuntainen viputyyppi CT: lle molempiin suuntiin ja LT: n molempiin suuntiin merkittyjen merkkien suuntaan. Tulppien turvapysäytyskytkimet toimitetaan estämään matkustaminen kaikissa liikkeissä |
Ohjauspaneeli | Ohjaamon ohjauksen kautta myös pääohjaimen kanssa painikkeella ON, OFF, UP, DOWN, eteen, taakse, vasen, oikea, siltavalo ja hätäpysäytys. Käyttöturvallinen Jännite 36Voltti, joka riippuu sillan rungon päästä. Nosturin ohjauspaneelissa tulee olla sulakkeet, peruutusilman katkaisijat, erottava muuntaja, rele jne. Johdot / kaapelit on numeroitava piirikaavion mukaisesti. Piirikaavio, joka on peitetty levyn luukun sisäpuolella. |
Tekniset tiedot
Nostokyky (T) | 1,2,3,5,10T | 16,20T | ||||||||||
Käyttöikä (M) | 7.5-22.5M | |||||||||||
Nosturin matkamekanismi | Matkanopeus (m / min) | 20 | 30 | 45 | 60 | 75 | 20 | 30 | 45 | 60 | 75 | |
Reduserisuhde | 58.78 | 39.38 | 26.36 | 19.37 | 15.88 | 58.78 | 39.38 | 26.36 | 19.37 | 15.88 | ||
Moottori | Malli | ZDY21-4 | ZDY21-4 | ZDY122-4 | ZDY131S-4 | |||||||
Teho (kw) | 2 x 0,8 | 2 x 1,5 | 1,5 x 2 | 2,2 x 2 | ||||||||
Kierto (m / min) | 1380 | 1380 | ||||||||||
Nosto-mekanismi | Sähköhissimalli | CD1 / MD1 | MD1 / HC | |||||||||
(sähkökäyttöinen nosturi) ja sähkökäyttöinen nostolaite | Nostokorkeus (m / min) | 8,8 / 0,8 7,7 / 0,7 | 3,5 3,5 / 0,35 | |||||||||
Nostokorkeus (m) | 6, 9, 12, 18, 24, 30 | 12,18,24,30 | ||||||||||
Matkanopeus (m / min) | 20 (30) | 20 (30) | ||||||||||
Moottori | Kartiomainen orava-häkki tyyppi | Kartiomainen orava-häkki tyyppi | ||||||||||
Työtehtävä | A3-A5 | |||||||||||
Virtalähde | 380V 50HZ kolmivaiheinen | |||||||||||
Pyörän halkaisija | 270mm | 370mm | ||||||||||
Reitin leveys | 37-70mm | 37-70mm |
Etu:
1). Ensiluokkainen laatu kilpailukykyisellä hinnalla
2). Kompakti muotoilu, työalueiden koon optimaalinen käyttö
3). Kohtuullinen rakenne, suotuisa suorituskyky
4). Ohjaa kuorma helposti ja aseta kuorma tarkasti
5). Tasainen käynnistys ja pysäytys
6). Ylisuuret turvallisuus ja luotettavuus
7). Hiljainen, mukava mökki ja hyvä näköala
8). Minimi ja helppo huolto, erinomainen vaihdettavuus osille ja komponenteille
9). Säästää sähkötietoja
10). "One-Stop Shop" nosturin ja nostimen tarpeisiin
Turvaominaisuudet:
1. Ylikuormitussuoja: Jos materiaali on kapasiteetin yläpuolella, nosturi antaa terävän varoituksen itse suojauksesta.
2. Hätäjarrutus: Jos käyttöhenkilöstöllä on jonkin verran hätätilannetta, voimme käynnistää hätäjarrujärjestelmän suojaamaan vastaavaa aarrea.
3. Valvontatapa: Huoneen säätö tai kauko-ohjain, jotta vältetään toimintahäiriöt toiminnanharjoittajalle
4. Päämoottori: lämpösuojaus ja valuutan suojaus.
5. Koukut lukolla
6. Kumipuskurit
7. Suojamaadoitus
8. Nostokytkin ja ajokytkin
9. Osayksiköiden ominaisuudet on testattu ennen assemly.
10. Kaikki nosturit on esikäsiteltävä ja testattava ennen lähtöä tehtaalta ja tarjottava testin sertifikaatti.
Palvelut:
Takuuaika: Tarjoamme 12 kuukauden takuun päärungolle. 12 kuukauden sisällä päärungolla on laatuongelmia (ei sisällä kuluvia osia), järjestämme ammatti-insinöörit korjauspalvelun tarjoamiseksi. Lisäksi tarjoamme yhden ryhmän ilmaisia osia.
Asennuspalvelu: Jos asiakas ei tarvitse insinöörejämme asennettavaksi, tarjoamme Etäkoulutuspalvelut. Voimme myös järjestää insinöörit toimittamaan asennuspalvelua asiakkaan tarpeiden mukaan.
Jatkuva seuranta nostureille, jotka palvelevat tilannetta. Asiakkaiden kerääminen kommentoi, kehittää parempia tuotteita ja palvelua.
Käytössä on ongelmia, jos laadun takia otamme täyden vastuun ja järjestämme ammattimaisen myynnin jälkeisen osaston ratkaisun. jos se johtuu väärästä toiminnasta tai muista ongelmista, tarjoamme myös teknisen teknisen tuen tai järjestävät insinöörit auttamaan asiakkaan tarpeessa.
Miksi valita meidät?
1. Yksittäinen palvelu takaa sinulle parhaan ostokokemuksen.
2. Vahva tuotantokapasiteetti ja ammattitaitoiset työntekijät takaavat sinulle lyhyen toimituksen.
3. Tiukka toimitustarkastus takaa laadukkaat tuotteet.
Tilausilmoitus:
1. Nostokyky.
2. Nostokorkeus: ___m (koukku keskelle maahan)
3. Kaavion pituus: ___m (rautateiden keskusta rautatiekeskukseen)
4. Virtalähde: Jännite.
5. Tarvitsetteko meitä tarjoamaan kiskoja? Kerro tarvittaessa, kuinka kauan.
6. Olisi parempi, jos voit lähettää meille piirustuksen piirustuksen.
7. Maksuehdot: T / T, L / C.
