Kapasiteetti on enintään 16 tonnin kattoluukku

- May 03, 2018 -

Perustiedot

Nimi: Kapasiteetti korkeintaan 16 tonnin yksisäilysuojaimella

Malli nro .: LD

Nostokorkeus: jopa 20m

Tulli Ryhmä: A3-A5

Ohjausmenetelmä: Pendent / Wireless

Sovellus: Rakentaminen Käyttö, Workshop Käyttö, Mineraali Käyttöalue

Sling Tyyppi: Wire Rope

Virtalähde: sähköinen

Liikkuva tyyppi: pyörä

Asennus: Kokoonpantu

Tower Crane Tyyppi: Overhead Traveling Crane

Kuljetuspaketti: puinen laatikko

Tekniset tiedot: Kapasiteetti: 2-10T, Span: 5-30M

Alkuperä: Henan, Kiina

Tuotteen Kuvaus

Osa 1: Kuvaus

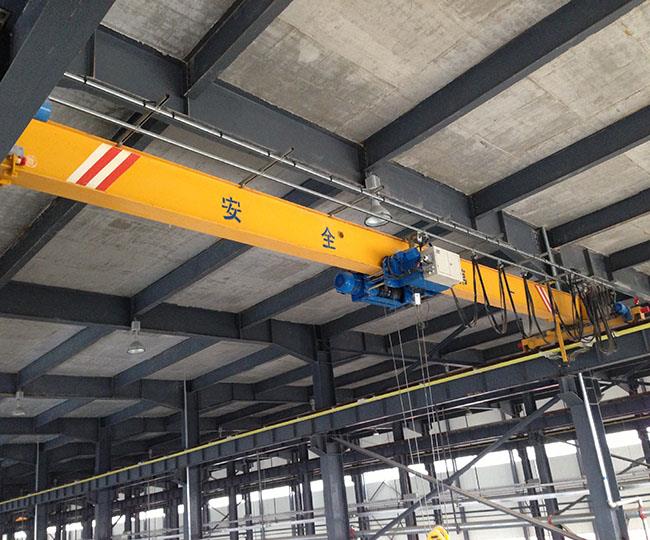

LD-tyypin yksittäiset palkkirakenteiset nosturit koostuvat tyypillisesti yhdestä palkkarakenteesta. Nämä voidaan rakentaa teräspalkkeilla tai jäykemmällä hitsauspuikolla. Single Girder Nosturit ovat tyypillisiä, kun nostokapasiteetti on alle 20T. LD Single Girder Overhead -nostureita käytetään laajalti teollisuudessa. Sitä käytetään terästehtaalla, vesivoimalaitoksella, varastolla, korjaamolla, tuotantolinjalla, huoltokaupalla, materiaaliliikenteellä, laitteiston kokoamismyymälällä jne. Meillä on kattavat standardilaitteet ja laaja valikoima lisävarusteita yksilöllisiin tarpeisiin.

Osa 2: Yksityiskohtaiset määritykset:

1- Nosto-mekanismi
- Monorail köysinosturi tai ketjunostin lisävarusteena: - nostonopeus: yksi tai kaksi vaaditulla tavalla
- vaunun nopeus: yksi tai kaksi tai astu vähemmän kuin vaaditaan
- Suorituskyky edullisimman hinnan kanssa

2-End vaunuja
- raskas hitsauslaatikon päätykappale
- Modula-suunnittelu
Lisävarusteena voi olla esimerkiksi oikosulkumoottori tai pehmeä käynnistysmoottori
- Matkustamisnopeus: yksi tai kaksinkertainen tai askel vähemmän kuin vaaditaan

3-päärinta
- Jäykkä hitsauslaatikko Kuminauha tai tukeva ontto teräsosa
- Modula-suunnittelu
- Terästä Q235 tai Q345
- Suunniteltu taipuma <1 50="">

4-Control
- itsenäinen riippuva ohjaus liikkuu pitkin C-raitaa
-tai langaton ohjaus lisävarusteena
- tai ohjaamon ohjaus lisävarusteena

5-sähköinen osa
-johto virtalähde (lisävarusteena)
- Ohjauspaneelit ovat IP54 tai IP44 riippuu työskentelyolosuhteista.
-Komponentit on sijoitettu huoltoystävälliseen tapaan, ja koko asettelu tarjoaa hyvän suojan
-Festion-kaapelit on ripustettu kaapelin satuloihin, jotka on kiinnitetty kaapelikouruihin, jotka toimivat galvanoidussa C-radalla.
-Sähköinen osa brändistä Schneider tai Siemens

6-maalaus
-korroosionkestävyys ruosteenpoiston avulla mekaanisella ampumalla SA 2.5
-Ensimmäinen kerros epoksipinnoite 30 mikronia
- toinen kerros päällystepoksi 30 mikronia
- Kolmas kerros polyuretaanipinnoitteen 40 mikronia
- keskimääräinen paksuus: noin 100 mikronia
- Väri: keltainen tai oranssi, kuten vaatimusten mukaan

7-turvallinen suojaus
-Valvontakytkin
-suojavarusteiden suojaaminen
-suoja
-suuri kulku ja pitkä matkailu
- nostettava matkustussuoja
Moottorin ylilämpösuojaus

Osa 3: Luonnos ja tekniset tiedot

Kapasiteetti (t)	Käyttöikä (m)	kokonaispaino (G)	suurin pyörän kuorma (kN)	min pyöräkuormitus (kN)	H1	H2	H3	W	B	C1	C2
1	7,5	1,67	8,9	3,9	490	910	550	2000	2500	796	1274
	8	1,72	9.1	4.0
	8.5	1,77	9.2	4.1
	9	1,81	9.4	4.3
	9,5	1,86	9,5	4.4
	10	1,91	9.7	4.5
	10,5	1,96	9,8	4.6
	11	1.95	9,8	4.6
	11.5	2.00	10,0	4.7
	12	2,05	10.1	4,8
	12.5	2.09	10,2	4.9
	13	2,14	10,4	5.0
	13.5	2.19	10,5	5.2
	14	2,24	10,6	5.3
	14,5	2,43	11.1	5.8		955	595	2500	3000
	15	2,48	11.3	5.9
	15,5	2,53	11,4	6.0
	16	2,58	11.5	6.1
	16,5	2,63	11,7	6.3
	17	2,66	11,7	6.3
	17.5	2,85	12.2	6.8	530	970	650
	18	2,90	12.4	6,9
	18,5	2,96	12.5	7,1
	19	3,01	12,7	7.2
	19.5	3,02	12,7	7.2
	20	3.20	13.1	7,7	580		700	3000	3500
	20.5	3.26	13,3	7,8
	21	3,32	13.4	8.0
	21.5	3,37	13.6	8.1
	22	3,43	13.7	8.2
	22,5	3,49	13.9	8.4
	23	4,07	15.3	9,8	660	990	800	3500	4000
	23.5	4.13	15,5	10,0
	24	4.20	15.7	10,2
	24,5	4,26	15.8	10,3
	25	4,32	16.0	10,5
	25.5	4,39	16.2	10,6
	26	5.35	18,6	13.0	745	1010	900	4000	4500
	26.5	5.43	18.8	13.2
	27	5,52	19.0	13.5
	27.5	5.60	19.2	13.7
	28	5,68	19,4	13.9
	28.5	5.76	19,6	14.1
Kapasiteetti (t)	Käyttöikä (m)	kokonaispaino (G)	suurin pyörän kuorma (kN)	min pyöräkuormitus (kN)	H1	H2	H3	W	B	C1	C2
2	7,5	1,79	13.8	4.1	490	1080	550	2000	2500	871	1274
	8	1.84	14.0	4.2
	8.5	1,88	14.1	4.3
	9	1,93	14.3	4.4
	9,5	1,98	14,5	4.5
	10	2,03	14.7	4.6
	10,5	2,07	14,8	4.7
	11	2.12	15,0	4,8
	11.5	2,25	15.4	5,1		1125	595
	12	2,30	15,5	5.3
	12.5	2,35	15.7	5,4
	13	2,40	15.8	5.5
	13.5	2,45	16.0	5,6
	14	2.50	16.1	5.8
	14,5	2,62	16,5	6.1	580	1140	700	2500	3000
	15	2,68	16,6	6.2
	15,5	2,74	16.8	6.3
	16	2,79	17,0	6,5
	16,5	2,85	17.1	6.6
	17	2,91	17,3	6.8
	17.5	3.23	18.1	7,6	660	1160	800
	18	3,30	18.3	7,7
	18,5	3,36	18,5	7,9
	19	3,42	18,6	8.0
	19.5	3,49	18.8	8.2
	20	4,09	20,3	9.7	785	1135	900	3000	3500
	20.5	4.17	20.5	9.9
	21	4.24	20.7	10.1
	21.5	4,32	20.9	10,3
	22	4,40	21.1	10,5
	22,5	4.47	21,3	10,7
	23	5.31	23,4	12,7	820	1200	1000	3500	4000
	23.5	5.40	23,7	13.0
	24	5,49	23.9	13.2
	24,5	5,57	24.1	13.4
	25	5,66	24.3	13.6
	25.5	5.75	24.6	13.8
	26	6,40	26.2	15,5	875	1250	1100	4000	4500
	26.5	6,50	26.5	15.7
	27	6.60	26,7	16.0
	27.5	6.69	27,0	16.2
	28	6,79	27.2	16.4
	28.5	6,89	27.5	16,7
Kapasiteetti (t)	Käyttöikä (m)	kokonaispaino (G)	suurin pyörän kuorma (kN)	min pyöräkuormitus (kN)	H1	H2	H3	W	B	C1	C2
3	7,5	1,93	18.9	4.2	530	1255	650	2000	2500	818,5	1291
	8	1,98	19.1	4.3
	8.5	2,03	19,4	4.4
	9	2.09	19,6	4.5
	9,5	2,14	19,8	4.7
	10	2.20	20.0	4,8
	10,5	2,25	20.2	4.9
	11	2,31	20.4	5.0
	11.5	2,41	20.7	5.3	580		700
	12	2,47	20.9	5,4
	12.5	2,53	21.1	5,6
	13	2,59	21,3	5,7
	13.5	2,64	21.5	5.9
	14	2,70	21,7	6.0
	14,5	3,02	22,5	6.8	660	1275	800	2500	3000
	15	3,08	22,7	6,9
	15,5	3.14	22,9	7,1
	16	3,21	23.1	7.2
	16,5	3.27	23.2	7,4
	17	3,34	23,4	7,6
	17.5	3,84	24,7	8,8	745	1290	900
	18	3,91	24.9	9.0
	18,5	3.99	25.1	9.2
	19	4,06	25,3	9.4
	19.5	4.14	25.5	9.6
	20	4,92	27.5	11.5	820	1315	1100	3000	3500
	20.5	5,01	27,7	11,7
	21	5,09	28,0	11.9
	21.5	5.18	28,2	12.2
	22	5,27	28,4	12.4
	22,5	5.36	28,7	12,6
	23	5.71	29,6	13.5	875	1360		3500	4000
	23.5	5.80	29.8	13.7
	24	5.89	30.0	13.9
	24,5	5.99	30,3	14,2
	25	6,08	30,5	14.4
	25.5	6.17	30,8	14.6
	26	7,97	35.3	19.1	925	1660	1200	4000	4500
	26.5	8,09	35.6	19,4
	27	8,22	35.9	19,7
	27.5	8,34	36.2	20.0
	28	8,46	36,6	20,3
	28.5	8,59	36.9	20.7
Kapasiteetti (t)	Käyttöikä (m)	kokonaispaino (G)	suurin pyörän kuorma (kN)	min pyöräkuormitus (kN)	H1	H2	H3	W	B	C1	C2
5	7,5	2.20	28,7	4.6	580	1460	720	2000	2500	841,5	1310
	8	2,27	29,0	4.7
	8.5	2.33	29,3	4.9
	9	2,40	29,7	5.0
	9,5	2,46	30.0	5.2
	10	2,53	30.2	5.3
	10,5	2,59	30,5	5.5
	11	2,66	30,8	5,6
	11.5	2,91	31,5	6.3	660		800
	12	2,98	31,8	6,4
	12.5	3,05	32.0	6.6
	13	3.12	32.3	6.8
	13.5	3.20	32.5	6,9
	14	3.27	32.8	7,1
	14,5	3,52	33.5	7,7	745	1540	900	2500	3000
	15	3,60	33.7	7,9
	15,5	3,68	33.9	8.1
	16	3,75	34.2	8.3
	16,5	3,83	34.4	8.5
	17	3.90	34,6	8.7
	17.5	4,41	35.9	9.9	820	1500	1000
	18	4.50	36.2	10,2
	18,5	4,59	36,5	10,4
	19	4,68	36,7	10,6
	19.5	4,76	37.0	10,8
	20	5,23	38,2	12.0	875	1545	1100	3000	3500
	20.5	5,33	38.4	12.2
	21	5,42	38.7	12.4
	21.5	5,51	38.9	12,7
	22	5.60	39.2	12.9
	22,5	5.70	39.5	13.1
	23	7,08	42,9	16,6	925	1595	1200	3500	4000
	23.5	7,20	43.2	16,9
	24	7,32	43.6	17.2
	24,5	7,43	43.9	17.4
	25	7,55	44.2	17.7
	25.5	7,67	44.5	18.0
	26	9,01	47.9	21.4	1015	1670	1300	4000	4500
	26.5	9.16	48,3	21,7
	27	9,30	48.6	22.1
	27.5	9,44	49,0	22,5
	28	9.58	49.4	22.8
	28.5	9,72	49.7	23.2
Kapasiteetti (t)	Käyttöikä (m)	kokonaispaino (G)	suurin pyörän kuorma (kN)	min pyöräkuormitus (kN)	H1	H2	H3	W	B	C1	C2
10	7,5	3.26	51.3	6.1	720	1850	900	2000	2500	1293	1893
	8	3,34	52.1	6.3
	8.5	3,43	52,9	6,5
	9	3,51	53.5	6.6
	9,5	3,59	54,2	6.8
	10	3,67	54.8	7,0
	10,5	3,76	55.3	7.2
	11	3,84	55.8	7.3
	11.5	4,05	56.6	7,9	820	1850	1000
	12	4.14	57.1	8.1
	12.5	4.22	57,6	8.3
	13	4.31	58.0	8.5
	13.5	4,40	58.4	8.7
	14	4.49	58.8	8,9
	14,5	4.80	59,8	9.6	875	1900	1100	2500	3000
	15	4,89	60,2	9,8
	15,5	4,98	60,6	10.1
	16	5,07	60,9	10,3
	16,5	5,17	61.3	10,5
	17	5,26	61.7	10,7
	17.5	5,53	62,5	11,4		1940	1140
	18	5.63	62,8	11.6
	18,5	5,73	63.2	11.9
	19	5,83	63.5	12,1
	19.5	5,92	63,9	12.3
	20	6,89	66.4	14,8	925	2000	1250	3000	3500
	20.5	7,01	66,8	15,0
	21	7,12	67,1	15.3
	21.5	7,24	67.5	15.6
	22	7,36	67,9	15,9
	22,5	7,48	68,2	16.2
	23	8,96	72	19.9	1100	1920	1350	3500	4000
	23.5	9.11	72.5	20,3
	24	9.26	72.9	20.6
	24,5	9.41	73.3	21.0
	25	9,56	73,8	21.4
	25.5	9,71	74.2	21,7
	26	13.09	82,7	30.2	1200		1450	4000	4700
	26.5	13.29	83,3	30,7
	27	13.48	83,8	31.2
	27.5	13.67	84.3	31,6
	28	13.86	84,8	32.1
	28.5	14.05	85,4	32.6
Kapasiteetti (t)	Käyttöikä (m)	kokonaispaino (G)	suurin pyörän kuorma (kN)	min pyöräkuormitus (kN)	H1	H2	H3	W	B	C1	C2
16	7,5	3,64	77.2	7,0	820	2480	1000	2000	2500	1293	1893
	8	3,74	78.3	7.2
	8.5	3,84	79,4	7,4
	9	3,94	80,4	7,6
	9,5	4,04	81.3	7,9
	10	4.14	82,1	8.1
	10,5	4.24	82,9	8.3
	11	4,34	83,6	8.5
	11.5	4,55	84,6	9.0	875	2525	1100
	12	4,66	85,2	9,3
	12.5	4,76	85,9	9,5
	13	4,87	86.5	9,8
	13.5	4,97	87,1	10,0
	14	5.08	87,6	10,3
	14,5	5,93	90.0	12.4	975		1200	2500	3000
	15	6,06	90.6	12,7
	15,5	6.18	91.1	13.0
	16	6.31	91,7	13,3
	16,5	6,43	92,2	13.6
	17	6,56	92,7	13.9
	17.5	7,19	94.5	15,5	1075		1300
	18	7,33	95.0	15.8
	18,5	7,47	95,5	16.1
	19	7,61	96,0	16,5
	19.5	7,75	96,5	16.8
	20	8,56	98,7	18.9	1130	2570	1400	3000	3500
	20.5	8,72	99,2	19.2
	21	8,87	99,7	19,6
	21.5	9,03	100,2	20.0
	22	9.18	100,8	20.4
	22,5	9.34	101,3	20.8
	23	12.41	109,0	28,4	1280		1550	3500	4000
	23.5	12.61	109,6	28,9
	24	12.81	110,2	29,4
	24,5	13.02	110,9	30.0
	25	13.22	111,5	30,5
	25.5	13.43	112,0	31,0
	26	14.34	114,4	33.2	1300	2600	1600	4000	4700
	26.5	14.55	115,0	33.8
	27	14.77	115,6	34.3
	27.5	14.98	116,3	34.8
	28	15.20	116,9	35.4
	28.5	15.42	117,5	35.9
Kapasiteetti (t)	Käyttöikä (m)	kokonaispaino (G)	suurin pyörän kuorma (kN)	min pyöräkuormitus (kN)	H1	H2	H3	W	B	C1	C2
20	7,5	5,45	97,9	10,2	900	2450	1050	2000	2700	1394	1933
	8	5,58	99.5	10,5
	8.5	5.70	101,0	10,7
	9	5,83	102,3	11.0
	9,5	5,96	103,5	11.3
	10	6,09	104,6	11.6
	10,5	6.22	105,7	11.8
	11	6.35	106,6	12,1
	11.5	6.99	108,8	13.7	970	2480	1150
	12	7,15	109,8	14.0
	12.5	7,30	110,7	14.4
	13	7,45	111,5	14.7
	13.5	7,60	112,3	15.1
	14	7,76	113,1	15,5
	14,5	8,67	115,8	17.7	1050	2530	1280	2500	3200
	15	8,85	116,6	18.1
	15,5	9,02	117,3	18,6
	16	9,20	118,1	19.0
	16,5	9,37	118,8	19,4
	17	9,55	119,5	19,8
	17.5	10.50	122,2	22.2	1130	2560	1390
	18	10.70	122,9	22,7
	18,5	10.89	123,6	23.1
	19	11.09	124,3	23.6
	19.5	11.28	125,0	24.1
	20	12.02	127,0	25,9	1200	2600	1500	3000	3700
	20.5	12,23	127,7	26,4
	21	12,44	128,4	26,9
	21.5	12.64	129,1	27,4
	22	12.85	129,8	27,9
	22,5	12.96	130,5	28.5
	23	13.88	132,7	30,5	1300		1600	3500	4200
	23.5	14.10	133,4	31,0
	24	14.31	134,0	31,6
	24,5	14.52	134,78	32.1
	25	14.74	135,4	32.6
	25.5	14.96	135,6	33.1
