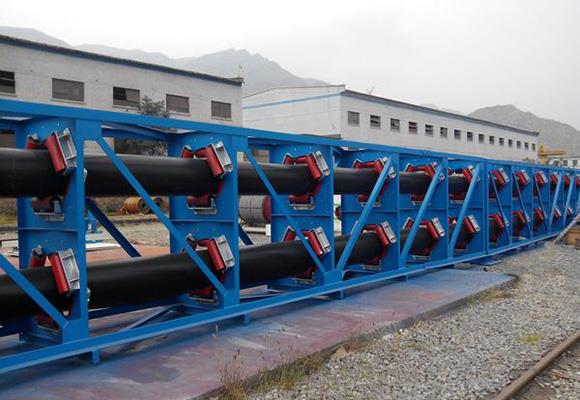

Putkihihnakuljettimet
Kuvaus
Eräänlaisena ympäristöystävällisenä jatkuvana kuljetuslaitteena pyöreää putkihihnakuljettinta käytetään pääasiassa hiilen, hiilen, koksin, sekoitusmateriaalien, sintratun malmin, mineraalijauheen, öljykoksin, kalkkikiven, hiekan ja soran aggregaattien, asetyleenilietteen, kosteuttavaa pölyä, kemiallista lannoitetta, suolaa, jätepaperia, fosforikipsiä, rikkiä sisältävää kuonaa ja kaikenlaisia irtotavariaineita. Kiertoputkihihnakuljettimella on sama käyttöperiaate tavallisella hihnakuljettimella; nimittäin käytä kitkaa liikuttavan hihnan ja sen materiaalien siirtämiseksi. Suurin osa komponenteista voidaan yleisesti käyttää tavallisella hihnakuljettimella, mutta ero on se, että kuljetushihna kääritään pyöreän putken muotoon.
Pyöreän putken hihnakuljettimen periaate ja rakenne:
1. Yhteinen tyhjennysportti
2. Latausportti
3. Siirtymäsi osa materiaaleja vastaan
4. Erityinen tubuliininen nauha
5. Siirtymäosa materiaalien purkamisesta
6. Voimansiirron rulla
Kun kuljetinhihna on saanut materiaalit hännän siirtymäosasta, kuljetinhihna kääritään ylöspäin pyöreän putken muotoon vähitellen, minkä jälkeen pyöreä putken nauha levitetään materiaalien kuljettamiseksi suljetulla tavalla, kuljetinhihna aukeaa vähitellen, kun materiaalit kuljetetaan pääsiirtymäosaan, kunnes materiaalit puretaan.
ominaisuudet
1. Se voi sulkea ja kuljettaa irtotavaran.
2. Se voi järjestää kuljetuksen rutiinit tilan loimiin.
3. Se voi parantaa kuljetuskulman kulmaa.
4. Ei seurata ilmiötä.
5. Se voi kuljettaa materiaaleja kahteen suuntaan.
määrittely
Putken halkaisija | Levyn leveys | Nopeusmittari (m / s) | |||||||
0,5 | 0,63 | 0,8 | 1 | 1.25 | 1,6 | 2 | 2.5 | ||
Φ100 | 360 | 10,6 | 13.4 | 17 | 21.2 | 26.5 | 33.9 | 42.4 | 53 |
Φ150 | 550 | 23.9 | 30,1 | 38,2 | 47.7 | 59.6 | 76.3 | 95,4 | 119,3 |
Φ200 | 730 | 42.4 | 53.4 | 67,9 | 84,8 | 106 | 135,7 | 169,6 | 212,1 |
Φ250 | 910 | 66,3 | 83,5 | 106 | 132,5 | 165,7 | 212,1 | 265,1 | 331,3 |
Φ300 | 1100 | 95,4 | 120,2 | 152,7 | 190,9 | 238,6 | 305,4 | 381,7 | 477,1 |
Φ350 | 1280 | 129,9 | 163,7 | 207,8 | 259,8 | 324,7 | 415,6 | 519,5 | 649,4 |
Φ400 | 1460 | 169,6 | 213,8 | 271,4 | 339,3 | 424,1 | 542,9 | 678,6 | 848,2 |
Φ450 | 1640 | 214,7 | 270,5 | 343,5 | 429,4 | 536,8 | 687,1 | 858,8 | 1073,5 |
Φ500 | 1820 | 265,1 | 334 | 424,1 | 530,1 | 662,7 | 848,2 | 1060,3 | 1325,4 |
Φ560 | 2050 | 332,5 | 419 | 532 | 665 | 831,3 | 1064 | 1330 | 1662,5 |
Φ600 | 2190 | 381,7 | 480,9 | 610,7 | 763,4 | 954,3 | 1221,5 | 1526,8 | 1908,5 |
Φ630 | 2300 | 420,8 | 530,2 | 673,3 | 841,7 | 1052,1 | 1346,6 | 1683,3 | 2104,1 |
Φ700 | 2550 | 519,5 | 654,6 | 831,3 | 1039,1 | 1298,9 | 1662,5 | 2078,2 | 2597,7 |
Φ800 | 2900 | 678,6 | 855 | 1085,7 | 1357,2 | 1696,5 | 2171,5 | 2714,3 | 3392,9 |
Φ850 | 3100 | 766,1 | 965,2 | 1225,7 | 1532,1 | 1915,1 | 2451,4 | 3064,2 | 3830,3 |
Putken halkaisija (Mm) | Levyn leveys | Nopeusmittari (m / s) | |||||||
3.15 | 3,55 | 4 | 4.5 | 5 | 5,6 | 6.3 | 7,1 | ||
Φ100 | 360 | 66,8 | 75,3 | 84,8 | 95,4 | 106 | 118,8 | 133,6 | 150,6 |
Φ150 | 550 | 150,3 | 169,4 | 190,9 | 214,7 | 238,6 | 267,2 | 300,6 | 338,8 |
Φ200 | 730 | 267,2 | 301,1 | 339,3 | 381,7 | 424,1 | 475 | 534,4 | 602,2 |
Φ250 | 910 | 417,5 | 470,5 | 530,1 | 596,4 | 662,7 | 742,2 | 835 | 941 |
Φ300 | 1100 | 610,2 | 677,5 | 763,4 | 858,8 | 954,3 | 1068,8 | 1202,4 | 1355 |
Φ350 | 1280 | 818,3 | 922,2 | 1039,1 | 1169 | 1298,9 | 1454,7 | 1636,6 | 1844,4 |
Φ400 | 1460 | 1068,8 | 1204,5 | 1357,2 | 1526,8 | 1696,5 | 1900 | 2137,5 | 2409 |
Φ450 | 1640 | 1352,7 | 1524,4 | 1717,7 | 1932,4 | 2147,1 | 2404,7 | 2705,3 | 3048,9 |
Φ500 | 1820 | 1670 | 1882 | 2120,6 | 2385,6 | 2650,7 | 2968,8 | 3339,9 | 3764 |
Φ560 | 2050 | 2094,8 | 2360,8 | 2660 | 2992,6 | 3325,1 | 3724,1 | 4189,6 | 4721,6 |
Φ600 | 2190 | 2404,7 | 2710,1 | 3053,6 | 3435,3 | 3817 | 4275,1 | 4809,5 | 5420,2 |
Φ630 | 2300 | 2651,2 | 2987,9 | 3366,6 | 3787,5 | 4208,3 | 4713,3 | 5302,4 | 5975,8 |
Φ700 | 2550 | 3273,1 | 3688,7 | 4156,3 | 4675,9 | 5195,4 | 5818,9 | 6546,2 | 7377,5 |
Φ800 | 2900 | 4275,1 | 4817,9 | 5428,7 | 6107,3 | 6785,8 | 7600,1 | 8550,2 | 9635,9 |
Φ850 | 3100 | 4826,2 | 5439 | 6128,5 | 6894,5 | 7660,6 | 8579,8 | 9652,3 | 10878 |
