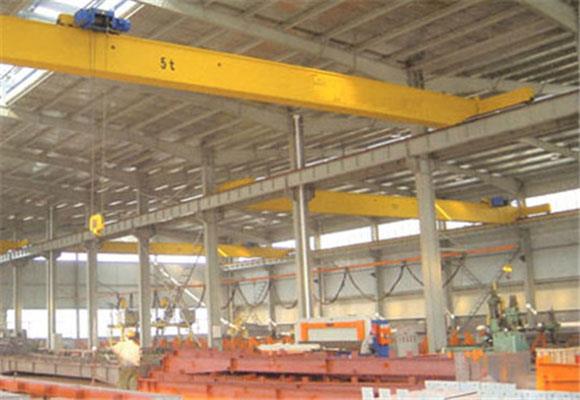

Matala yläosa Single Girder Bridge Crane
Alhainen Headroom Single Girder Bridge Crane koostuu teräslevystä ja I-terästä, päätypalkista, sähköisestä nostimesta ja matkamekanismista. Sähkökäyttöinen nosturi kulkee pitkin palkin I-terän ala-laippaa ...
Matala yläosa Single Girder Bridge Crane
Kuvaus
Alhainen Headroom Single Girder Bridge Crane koostuu teräslevystä ja I-terästä, päätypalkista, sähköisestä nostimesta ja matkamekanismista. Sähkökäyttöinen nostin kulkee pitkin palkin I-terän ala- laippaa tuotteen nostamiseen. Siinä on kevytrakenne ja helppo asennus ja huolto, ja sitä käytetään laajalti erilaisiin nostolaitteisiin, kuten tehtaisiin, varastoihin ja materiaalihavastoihin. Ympäristöön ei saa käyttää syttyviä, räjähtäviä ja syövyttäviä materiaaleja.
Alhainen Headroom Single Girder Bridge Crane on suunniteltu matalapainokoneisiin. Ero niiden välillä on sähköisen nostimen kulku. Pienikokoisen yksisuuntaisen sillanosturin sähkökäyttöinen nosturi kulkee kannattimen alaosan laipan levyyn ja Single Girder Bridge Cranen sähkökäyttö on käynnissä kannatinpalkin toisella puolella, mikä lisää koukun työpinta-alaa ja vähentää korin korkeutta ja kustannus.
Jos työpaja on kapea tai ei tarpeeksi suuri, valitse tällainen nosturi!
määrittely
kapasiteetti | T | 3 | ||||||
jänneväli | m | 7,5 | 11.5 | 14,5 | 17.5 | 19.5 | 22,5 | |
Nostokorkeus | m | 6, 9, 12, | ||||||
Nopeus | m / min | 8 tai 8 / 0,8 | ||||||
Nosta kulkunopeutta | m / min | 20, 30 | ||||||
Nosturin nopeus | m / min | 20 | 30 | |||||
Kokonaispaino | kg | 2705 | 3519 | 4278 | 5066 | 5422 | 6877 | |
Max. Pyöräkuorma | KN | 20.1 | 23.38 | 24.51 | 28.05 | 29.02 | 32.93 | |
Rata suositellaan | Malli | 24 kg / m | ||||||
Moottoriteho yhteensä | kw | 4.9 | ||||||
Päämitta (mm) | Käyttöikä (m) | 7,5 | 11.5 | 14,5 | 17.5 | 19.5 | 22,5 | |
Ratakisko nosturille | H | 1065 | 1130 | 1180 | 1230 | 1300 | ||
Kiskon yläosa koukkuun keskelle | H4 | -130 | -65 | -15 | 35 | 105 | ||
Nosturin pohjaetäisyys | W | 2500 | 3000 | 3500 | ||||
Nostolaitteen leveys | B | 3000 | 3500 | 4000 | ||||
Kiinnitä vasen rajaus | S1 | 1413 | ||||||
Kiinnitä oikea rajoitus | S2 | 1496 | ||||||
kapasiteetti | T | 5 | ||||||
jänneväli | m | 7,5 | 11.5 | 14,5 | 17.5 | 19.5 | 22,5 | |
Nostokorkeus | m | 6, 9, 12, | ||||||
Nopeus | m / min | 8 tai 8 / 0,8 | ||||||
Nosta kulkunopeutta | m / min | 20, 30 | ||||||
Nosturin nopeus | m / min | 20 | 30 | |||||
Kokonaispaino | kg | 3175 | 4000 | 4366 | 6066 | 6514 | 7507 | |
Max. Pyöräkuorma | KN | 29,7 | 33.7 | 36.47 | 40.13 | 41.49 | 44.27 | |
Rata suositellaan | Malli | 24 kg / m | ||||||
Moottoriteho yhteensä | kw | 8.3 | ||||||
Päämitta (mm) | Käyttöikä (m) | 7,5 | 11.5 | 14,5 | 17.5 | 19.5 | 22,5 | |
Ratakisko nosturille | H | 1170 | 1255 | 1280 | 1360 | 1410 | ||
Kiskon yläosa koukkuun keskelle | H4 | -175 | -90 | -65 | 15 | 65 | ||
Nosturin pohjaetäisyys | W | 2500 | 3000 | 3500 | ||||
Nostolaitteen leveys | B | 3000 | 3500 | 4000 | ||||
Kiinnitä vasen rajaus | S1 | 1405 | ||||||
Kiinnitä oikea rajoitus | S2 | 1496 | ||||||
kapasiteetti | T | 10 | ||||||
jänneväli | m | 7,5 | 11.5 | 14,5 | 17.5 | 19.5 | 22,5 | |
Nostokorkeus | m | 6, 9, 12, | ||||||
Nopeus | m / min | 8 tai 8 / 0,8 | ||||||
Nosta kulkunopeutta | m / min | 20, 30 | ||||||
Nosturin nopeus | m / min | 20 | 30 | |||||
Kokonaispaino | kg | 4047 | 5378 | 6542 | 7741 | 8312 | 9804 | |
Max. Pyöräkuorma | KN | 49.78 | 57.88 | 62.64 | 66.83 | 68.83 | 73.2 | |
Rata suositellaan | Malli | 24 kg / m | ||||||
Moottoriteho yhteensä | kw | 13.8 | ||||||
Päämitta (mm) | Käyttöikä (m) | 7,5 | 11.5 | 14,5 | 17.5 | 19.5 | 22,5 | |
Ratakisko nosturille | H | 1075 | 1195 | 1305 | 1385 | 1475 | ||
Kiskon yläosa koukkuun keskelle | H4 | -175 | -90 | -65 | 15 | 65 | ||
Nosturin pohjaetäisyys | W | 2500 | 3000 | 3500 | ||||
Nostolaitteen leveys | B | 3000 | 3500 | 4000 | ||||
Kiinnitä vasen rajaus | S1 | 1840 | ||||||
Kiinnitä oikea rajoitus | S2 | 1840 | ||||||
