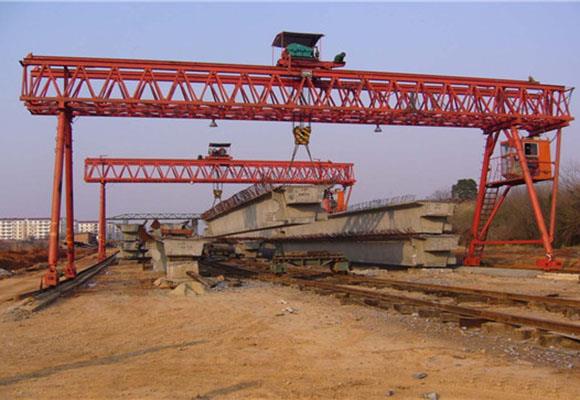

Engineering Gantry Crane
Kuvaus
Engineering Gantry -nosturi on erityinen nosturinosturi, joka on kehitetty yleisen nosturinosturin perusteella maanalaisen rakennustyön vaatimusten ja työskentelyolosuhteiden mukaan.
Rakennustelineiden nosturi koostuu rapuista, laiturista, vaunuista, matkamekanismista, hydraulisesta vaihtomekanismista, ohjaamosta ja sähkölaitteista.
Tornilla on hydraulinen liikevaihtomekanismi, joka koostuu hydraulisesta työasemasta ja kuonakäynnistyskoukusta.
Kantajapalkin keskellä on koukku, jota käytetään nostamaan yhteisiä artikkeleita.
Kuljetinmekanismi on 4-pyöräinen käyttö 8 pyörällä. Vaunuun kiinnitetty moottori pyörii pystysuoralla nopeudensäätölaitteella. Tuulenpitävä kiskon puristin on varustettu. Se irtoaa kiskoista, kun nosturi on normaalissa käytössä ja kun nosturi lakkaa toimimasta, käyttäjä laskee puristimen kiinni kiskoon, jotta nosturi ei liukuta.
Maasulkujen suunta riippuu rakennustyömaasta.
ominaisuudet
1. Kohtuullinen rakenne ja suotuisa suorituskyky.
2. Sileä käynnistys ja pysäytys.
3. Turvallinen ja luotettava matkustaminen, pitkä käyttöikä.
4. Hiljainen, mukava mökki, hyvä näkyvyys.
5. Helppo asennus ja kätevä ylläpito.
6. Erinomainen vaihdettavuus osille ja komponenteille.
7. Nosturin käyttö: IP54 tai IP44, taso F eristys.
määrittely
kapasiteetti | T | 40 | ||
jänneväli | m | 20 | 30 | 40 |
Nostokorkeus | m | 9 | ||
Nopeus | m / min | 1 | ||
Vaunun kulkunopeus | m / min | 10 | ||
Nosturin nopeus | m / min | 14 | ||
Max. Pyöräkuorma | KN | 175 | 190 | 220 |
Rata suositellaan | Malli | 43kg / m | ||
Moottoriteho yhteensä | kw | 22.8 | 26 | |
Päämitta (mm) | Käyttöikä (m) | 20 | 30 | 40 |
Nosturin pohjaetäisyys | W | 6000 | ||
Nostolaitteen leveys | B | 8286 | ||
Kiinnitä vasen rajaus | S1 | 1500 | ||
Kiinnitä oikea rajoitus | S2 | 1500/2000 | ||
| kapasiteetti | T | 60 | ||
jänneväli | m | 20 | 30 | 40 |
Nostokorkeus | m | 9 | ||
Nopeus | m / min | 0.95 | ||
Vaunun kulkunopeus | m / min | 10 | ||
Nosturin nopeus | m / min | 15 | ||
Max. Pyöräkuorma | KN | 240 | 260 | 280 |
Rata suositellaan | Malli | 43kg / m | ||
Moottoriteho yhteensä | kw | 30 | ||
Päämitta (mm) | Käyttöikä (m) | 20 | 30 | 40 |
Nosturin pohjaetäisyys | W | 6000 | ||
Nostolaitteen leveys | B | 8286 | ||
Kiinnitä vasen rajaus | S1 | 2000 | ||
Kiinnitä oikea rajoitus | S2 | 1500/2000 | ||
| kapasiteetti | T | 80 | |
jänneväli | m | 20 | 30 |
Nostokorkeus | m | 9 | |
Nopeus | m / min | 0,8 | |
Vaunun kulkunopeus | m / min | 10 | |
Nosturin nopeus | m / min | 15 | |
Max. Pyöräkuorma | KN | 290 | 305 |
Rata suositellaan | Malli | 43kg / m | |
Moottoriteho yhteensä | kw | 31.4 | |
Päämitta (mm) | Käyttöikä (m) | 20 | 30 |
Nosturin pohjaetäisyys | W | 6000 | |
Nostolaitteen leveys | B | 8286 | |
kapasiteetti | T | 100 | |
jänneväli | m | 20 | 30 |
Nostokorkeus | m | 12 | |
Nopeus | m / min | 0,8 | |
Vaunun kulkunopeus | m / min | 10,5 | |
Nosturin nopeus | m / min | 13 | |
Max. Pyöräkuorma | KN | 190 | 205 |
Rata suositellaan | Malli | 43kg / m | |
Moottoriteho yhteensä | kw | 46.4 | |
Päämitta (mm) | Käyttöikä (m) | 20 | 30 |
Nosturin pohjaetäisyys | W | 12876 | |
Nostolaitteen leveys | B | 7500 | |
Kiinnitä vasen rajaus | S1 | 2000 | |
Kiinnitä oikea rajoitus | S2 | 2000 | |
