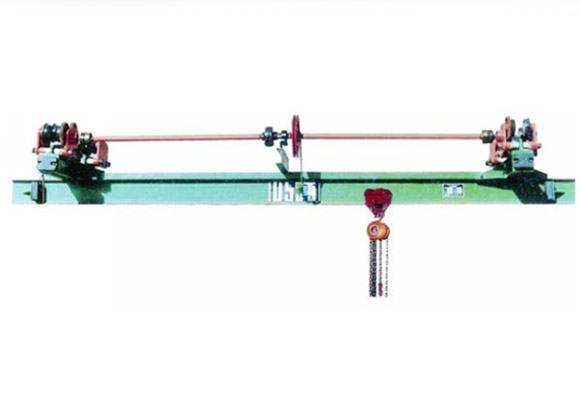

Manuaalisesti toimiva yksipuolinen yleiskuljetin


Kuvaus

SL-mallin manuaalinen ajojohtimen nosturi on yksiporras käsikäyttöinen yläpuolinen nosturi, kaikki liikkeitä ohjataan käsin, sitä käytetään paikoissa, joissa ei ole virtalähdettä.

Tämä yläpuolinen nosturi (sillanosturi) on ominaista kohtuullisemmalla rakenteella ja korkeamman lujuuden omaavalla teräksellä kokonaisuutena, pääpalkki on I-palkki tai laatikkokehyspalkki, päätyvaunuina on C-profiilipalkki.

Tätä yläpuolista nosturia (sillanosturia) käytetään yhdessä ketjunostimen kanssa täydellisenä sarjana.

Kapasiteetti 1 tonnista 10 tonniin. Pituus 5m - 14m, työkalu on A1-A3. Käyttölämpötila -25 - +42 celsiusasteessa.

Tämä yläpuolinen nosturi on kielletty käytettäväksi palavassa, räjähdyksessä ja syövyttävään ympäristöön.


tekniset tiedot


kapasiteetti

T

1

jänneväli

m

5

9

12

14

Nostokorkeus

m

3-10

Vaunun kulkunopeus

m / min

5.3

Nosturin nopeus

m / min

5.0

Kokonaispaino

kg

650

850

1090

1310

Max. Pyöräkuorma

KN

0,65

0,73

0,81

0,86

Päämitta (mm)

Käyttöikä (m)

5

9

12

14

Ratakisko nosturille

H

520

Kiskon yläosa koukkuun keskelle

H4

550

580

610

650

Nosturin pohjaetäisyys

W

1200

1600

Nostolaitteen leveys

B

1800

2200

Kiinnitä vasen rajaus

S1

360

380

395

420

Kiinnitä oikea rajoitus

S2



kapasiteetti

T

2

jänneväli

m

5

9

12

14

Nostokorkeus

m

3-10

Vaunun kulkunopeus

m / min

5.9

Nosturin nopeus

m / min

5.0

Kokonaispaino

kg

700

870

1320

1550

Max. Pyöräkuorma

KN

1.13

1.19

1.29

1.40

Päämitta (mm)

Käyttöikä (m)

5

9

12

14

Ratakisko nosturille

H

520

Kiskon yläosa koukkuun keskelle

H4

720

750

790

870

Nosturin pohjaetäisyys

W

1200

1600

Nostolaitteen leveys

B

1800

2200

Kiinnitä vasen rajaus

S1

400

415

440

490

Kiinnitä oikea rajoitus

S2



kapasiteetti

T

3

jänneväli

m

5

9

12

14

Nostokorkeus

m

3-10

Vaunun kulkunopeus

m / min

4.7

Nosturin nopeus

m / min

5.0

Kokonaispaino

kg

810

1200

1460

1800

Max. Pyöräkuorma

KN

1,61

1,79

1,87

1,97

Päämitta (mm)

Käyttöikä (m)

5

9

12

14

Ratakisko nosturille

H

520

Kiskon yläosa koukkuun keskelle

H4

900

940

980

1030

Nosturin pohjaetäisyys

W

1200

1600

Nostolaitteen leveys

B

1800

2200

Kiinnitä vasen rajaus

S1

460

485

510

540

Kiinnitä oikea rajoitus

S2



kapasiteetti

T

5

jänneväli

m

5

9

12

14

Nostokorkeus

m

3-10

Vaunun kulkunopeus

m / min

4.7

Nosturin nopeus

m / min

5.0

Kokonaispaino

kg

960

1360

1730

2210

Max. Pyöräkuorma

KN

2.5

2,75

2,86

3,01

Päämitta (mm)

Käyttöikä (m)

5

9

12

14

Ratakisko nosturille

H

600

Kiskon yläosa koukkuun keskelle

H4

1210

1250

1300

1360

Nosturin pohjaetäisyys

W

1200

1600

Nostolaitteen leveys

B

1800

2200

Kiinnitä vasen rajaus

S1

520

560

585

625

Kiinnitä oikea rajoitus

S2



kapasiteetti

T

10

jänneväli

m

5

9

12

14

Nostokorkeus

m

3-10

Vaunun kulkunopeus

m / min

4.2

Nosturin nopeus

m / min

5.0

Kokonaispaino

kg

1420

1870

2250

2830

Max. Pyöräkuorma

KN

4,89

5.29

5,44

5,65

Päämitta (mm)

Käyttöikä (m)

5

9

12

14

Ratakisko nosturille

H

720

Kiskon yläosa koukkuun keskelle

H4

1390

1440

1490

1550

Nosturin pohjaetäisyys

W

1800

Nostolaitteen leveys

B

2600

Kiinnitä vasen rajaus

S1

555

585

615

650

Kiinnitä oikea rajoitus

S2
