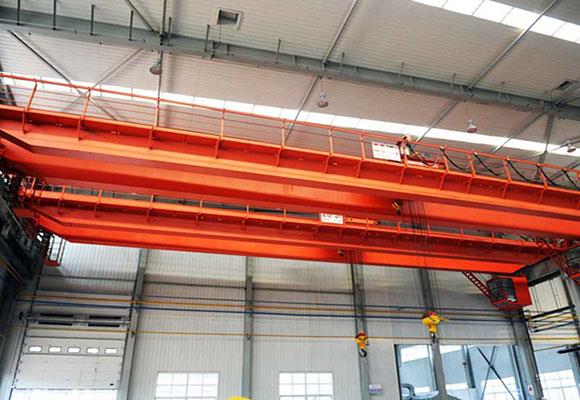

Räjähdyssuojalaite

Räjähdyssuojattu kaksipyöräinen vaununosturi täyttävät standardit GB3836.2-2000 räjähdyssuojattujen sähkölaitteiden räjähdyssuoja-alueella 2. osa: liekkisuojattu nosturi. Nosturi on saanut räjähdysvaarallisen todistuksen sen jälkeen, kun ...

Lähetä kysely Keskustele nyt

Tuotetiedot

Räjähdyssuojalaite

Kuvaus

Tämä tuote sopii alueille, joissa räjähdys, voimansiirto ei ole korkeampi kuin ⅡB tai ⅡC ja sytytyslämpötilaryhmä syttyvästä kaasusta tai räjähtävän höyryn ja kaasun seoksesta ei ole pienempi kuin T4. Vaaralliset alueet ovat vyöhyke 1 ja vyöhyke 2 (lisätietoja on GB3836.1-2000).

Tätä tuotetta ohjataan yleensä maanpinnalla, mutta ohjaus ohjaamosta on myös sallittua. Työmäärä on välitön.

tekniset tiedot

kapasiteetti	T	5
jänneväli	m	10,5	13.5	16,5	19.5	22,5	25.5	28.5	31.5
Nostokorkeus	m	16m
Nopeus	m / min	15,5
Vaunun kulkunopeus	m / min	19,6 (14,6)
Nosturin nopeus	m / min	22,3 (12)
Kokonaispaino	kg	12700	14200	16100	18600	21000	25400	28500	31400
Max. Pyöräkuorma	KN	72	78	84	92	97	109	117	124
Rata suositellaan	Malli	43kg / m
Moottoriteho yhteensä	kw	10
Päämitta (mm)	Käyttöikä (m)	10,5	13.5	16,5	19.5	22,5	25.5	28.5	31.5
Ratakisko nosturille	H	1763
Kiskon yläosa koukkuun keskelle	H4	71
Nosturin pohjaetäisyys	W	3400			3550		5000
Nostolaitteen leveys	B	5054			5204		5948
Vaunun kiskon etäisyys	K	1400
Kiinnitä vasen rajaus	S1	800
Kiinnitä oikea rajoitus	S2	1250

kapasiteetti	T	10
jänneväli	m	10,5	13.5	16,5	19.5	22,5	25.5	28.5	31.5
Nostokorkeus	m	16m
Nopeus	m / min	15,5
Vaunun kulkunopeus	m / min	20,5 (14,6)
Nosturin nopeus	m / min	22,3 (12)					19 (14,5)
Kokonaispaino	kg	14300	16100	18900	20600	23200	27600	31000	34400
Max. Pyöräkuorma	KN	101	108	117	122	126	135	144	152
Rata suositellaan	Malli	43kg / m
Moottoriteho yhteensä	kw	15,5
Päämitta (mm)	Käyttöikä (m)	10,5	13.5	16,5	19.5	22,5	25.5	28.5	31.5
Ratakisko nosturille	H	1800
Kiskon yläosa koukkuun keskelle	H4	602/552
Nosturin pohjaetäisyys	W	4050					5000
Nostolaitteen leveys	B	5704			5882		5948
Vaunun kiskon etäisyys	K	2000
Kiinnitä vasen rajaus	S1	1050
Kiinnitä oikea rajoitus	S2	1300

kapasiteetti	T	16 / 3,2
jänneväli	m	10,5	13.5	16,5	19.5	22,5	25.5	28.5	31.5
Nostokorkeus	m / a	16m / 18m
Nopeus	m / min	15,5
Vaunun kulkunopeus	m / min	20,5 (13)
Nosturin nopeus	m / min	19 (14,5)					17 (14,5)
Kokonaispaino	kg	19100	20300	23400	26400	28800	33100	36300	39400
Max. Pyöräkuorma	KN	138	146	152	166	173	185	194	203
Rata suositellaan	Malli	43kg / m
Moottoriteho yhteensä	kw	23,9 (23,2)
Päämitta (mm)	Käyttöikä (m)	10,5	13.5	16,5	19.5	22,5	25.5	28.5	31.5
Ratakisko nosturille	H	2043/2043
Kiskon yläosa koukkuun keskelle	H4	860/780
Nosturin pohjaetäisyys	W	4000			4100		5000
Nostolaitteen leveys	B	5864			5928		6438
Vaunun kiskon etäisyys	K	2000
Kiinnitä vasen rajaus	S1 / S2	1040/1850
Kiinnitä oikea rajoitus	S3 / S4	1500/2310

kapasiteetti	T	20/5
jänneväli	m	10,5	13.5	16,5	19.5	22,5	25.5	28.5	31.5
Nostokorkeus	m / a	12m / 14m
Nopeus	m / min	15,5
Vaunun kulkunopeus	m / min	20,5 (14,6)
Nosturin nopeus	m / min	19 (14,5)					17 (14,5)
Kokonaispaino	kg	19900	21300	23500	27700	30300	34600	38300	41500
Max. Pyöräkuorma	KN	160	167	176	189	197	209	220	229
Rata suositellaan	Malli	43kg / m
Moottoriteho yhteensä	kw	25,7 (25)
Päämitta (mm)	Käyttöikä (m)	10,5	13.5	16,5	19.5	22,5	25.5	28.5	31.5
Ratakisko nosturille	H	2045/2045
Kiskon yläosa koukkuun keskelle	H4	858/858
Nosturin pohjaetäisyys	W	4000			4100		5000
Nostolaitteen leveys	B	5864			5928		6438
Vaunun kiskon etäisyys	K	2000
Kiinnitä vasen rajaus	S1 / S2	1030/1930
Kiinnitä oikea rajoitus	S3 / S4	1420/2320

kapasiteetti	T	32/5
jänneväli	m	10,5	13.5	16,5	19.5	22,5	25.5	28.5	31.5
Nostokorkeus	m / a	16m / 18m
Nopeus	m / min	15,5
Vaunun kulkunopeus	m / min	20 (12,3)
Nosturin nopeus	m / min	17 (14,5)					19,4 (14,5)
Kokonaispaino	kg	26900	28600	32100	35500	39800	44900	49200	52700
Max. Pyöräkuorma	KN	234	248	260	275	287	303	314	325
Rata suositellaan	Malli	43kg / m
Moottoriteho yhteensä	kw	42,2 (40,7)			43,6 (40,7)
Päämitta (mm)	Käyttöikä (m)	10,5	13.5	16,5	19.5	22,5	25.5	28.5	31.5
Ratakisko nosturille	H	2230
Kiskon yläosa koukkuun keskelle	H4	800
Nosturin pohjaetäisyys	W	4650			4700		5000
Nostolaitteen leveys	B	6478			6628		6928
Vaunun kiskon etäisyys	K	2500
Kiinnitä vasen rajaus	S1 / S2	1070/2050
Kiinnitä oikea rajoitus	S3 / S4	1700/2680

kapasiteetti	T	50/10
jänneväli	m	10,5	13.5	16,5	19.5	22,5	25.5	28.5	31.5
Nostokorkeus	m / a	12m / 16m
Nopeus	m / min	15,5
Vaunun kulkunopeus	m / min	19,1 (15,3)
Nosturin nopeus	m / min	19,4 (14,4)					19,3 (14,4)
Kokonaispaino	kg	35300	37800	42000	46100	50100	55600	59600	64900
Max. Pyöräkuorma	KN	333	354	373	385	404	421	434	450
Rata suositellaan	Malli	43kg / m
Moottoriteho yhteensä	kw	23,9 (23,2)
Päämitta (mm)	Käyttöikä (m)	10,5	13.5	16,5	19.5	22,5	25.5	28.5	31.5
Ratakisko nosturille	H	2744			2750
Kiskon yläosa koukkuun keskelle	H4	1020			1014
Nosturin pohjaetäisyys	W	4800					5000
Nostolaitteen leveys	B	6828			6858		7058
Vaunun kiskon etäisyys	K	2500
Kiinnitä vasen rajaus	S1 / S2	1005/2200
Kiinnitä oikea rajoitus	S3 / S4	2000/3195

kapasiteetti	T	75/20
jänneväli	m	13.5	16,5	19.5	22,5	25.5	28.5	31.5
Nostokorkeus	m / a	20/22
Nopeus	m / min	1,86 / 4,2
Vaunun kulkunopeus	m / min	10
Nosturin nopeus	m / min	15,4, (9,88)				15,7 (9,9)
Kokonaispaino	kg	26900	28600	32100	35500	39800	44900	49200
Max. Pyöräkuorma	KN	219	302	314	324	333	345	356
Rata suositellaan	Malli	43kg / m
Päämitta (mm)	Käyttöikä (m)	13.5	16,5	19.5	22,5	25.5	28.5	31.5
Ratakisko nosturille	H	3422	3422	3426	3430	3428	3432	3434
Kiskon yläosa koukkuun keskelle	H4	1588	1588	1584	1580	1582	1578	1576
