Sähköjohto

Sähköjohto

Kuvaus

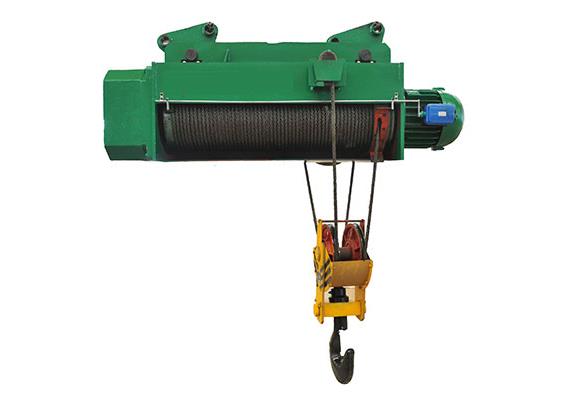

CD-tyyppinen sähköjohto Rope Hoist on pienikokoinen nostolaitteisto.Mikä voidaan asentaa kaikentyyppisiin nostureihin, kuten nosturinosturiin, yläpuoliseen nosturiin, jibinosturiin ja muihin erikoisnostureihin kaikenlaisten materiaalien nostami- seksi. sitä voidaan käyttää myös vinssina. Mitä enemmän, se voidaan asentaa helposti eri korkeuksilla käsiohjauksella.

Eräänlaisena yleisenä nostolaitteena malli CD1 / MD1 sähkö on varustettu ylä- / alarajan suojalla, jolla varmistetaan turvallinen käyttö. Se on laajalti käytetty materiaalinkäsittelyssä ja lastin siirtämisessä tehtaalla, kaivosalueella, rautateiden päällystyspaikalla, tavaravaunulla ja varastolla . Se on hyvä suorituskyvyn nostomekanismi, joka nostaa työtehokkuutta ja parantaa työskentelyolosuhteita.

Pienikokoisena nostolaitteena on pienikokoisen rakenteen, kevyen painon, pienen tilavuuden, kansainvälisten ulottuvuuksien, helppokäyttöisten jne. Edut. Pienentämiseen käytetään kovaa hampaiden pintaohjausta, jolla on pitkä käyttöikä ja korkea mekaaninen tehokkuus . Moottori hyväksyy kartiomainen roottorijarrumoottori, jossa ylä- ja alasuuntainen kaksisuuntainen turvalaite.

On olemassa vain yksi CD-sähköinen köysirunko nostokorkeus, MD1-sähköjohtokoukun nosto on nopea ja hidas kahdentyyppinen nostonopeus, tasaisesti ja tarkasti, tarkemman kokoonpanon ansiosta.

CD-tyyppinen sähköjohto Rope Hoistillä on vain yksi normaali nopeus, joka voi täyttää normaalin sovelluksen, kun taas MD-tyypin Electric Wire Rope Hoist omistaa kaksi nopeutta: normaali nopeus ja alhainen nopeus.

Kun MD-tyyppi on alhaisella nopeudella, se voi tarkkailla lastaamista ja purkamista, hiekkalaatikon karsimista, työstökoneiden huoltoa jne. Tätä mallia MD Electric Wire Rope Hoist on laajemmin käytetty kuin malli CD.

ominaisuudet

rulla

Rulla on valmistettu korkealaatuisista saumattomista putkista ja välittää voiman splinin läpi. Sen kotelo on valmistettu hitsatusta teräslevystä. Tämä on nostimen ydinosa.

Koukku

Koukku on taottu ja kytketty hihnapyöräkokoonpanoon työntövoiman kuulalaakereilla, joten koukku voi pyöriä vapaasti.

Koukkuja, joiden korkeus on enintään 5ton, ovat yksivärin tyyliä ja yli 10ton on kaksinkertainen hihnapyörä.

Vaijeri

Hyväksyttää korkean lujuuden omaavaa lankaa, jonka vetolujuus on 1770 MPa, hyvä turvallisuustaso ja pitkä käyttöikä.

Rope guide

Standardi köysiopas on valmistettu Q235b-teräksestä.

Nosto-moottori

Nostoventtiiliä, jolla on suuri vetovoima, käytetään säännöllisten suorien ajo- jen noudattamiseen työskentelyn aikana epäjatkuvasti.

CD1-mallin vaijerin sähkökäyttöinen nostin on varustettu ZD-tyylillä yhdellä nopeudella varustetulla moottorilla, kun taas MD1: ssä on ZDS-tyyli kaksinkertainen nopeusmoottori.

Tavallisen nopeuden ja pienen nopeuden välinen ero on 10: 1.

Lyhentäjällä

Vaihde ja akselit on valmistettu seosterästä tai pätevästä hiiliteräksestä. Kaikki vähennysventtiilillä on 3-tasoinen kavitehys. Oikea lämpökäsittely suoritetaan niiden luotettavuuden ja käyttöiän varmistamiseksi. Lopuksi rungon runko ja laatikkokuori on valmistettu valuraudasta. Molemmat ovat hyvin ravistelevat ja tiiviisti suljetut.

Sähkölaitteet

Sähkömekanismi koostuu sähköisestä ohjausyksiköstä, rajoitimesta, napitunnistimesta, liitäntäjohdosta jne.

Painikekytkimen merkittyjen suuntausten mukaan paina nappia oikein ja säädä nostin ohjausyksikön releen päälle ja pois päältä. Käyttöjännite on yleensä 36V.

Turvallisuus

* Tarkkaa vaihteistokäyttörajoitinta käytetään ylä- ja alarajana, joka voi katkaista virtapiirin luotettavasti, jos koukku siirtyy ylä- tai alarajalle moottorin pysäyttämiseksi.

* Ylikuormitussuoja: sähkökaapelin nostolaite käyttää sähköistä ylikuormitussuojaa siten, että kokonaispaino ei ylitä nimellistä nostopainoa; jos teräsköyden vetovoima on yli 105 prosenttia nimelliskapasiteetista, ylikuormitussuoja katkaisi automaattisesti nostosilmukan.

* Hätäpysäytyssuoja

* Nostomoottorin ylilämpösuojaus

* Ylivirtasuoja

* Vaiheensuojaus

* Jännitteen alasuoja

Ohjaus

Hopea linjan ohjaus

a.36V: n ohjausjännitteen turvallisuus ihmiselle.

b. Helppo valvoa, ei tarvita ylimääräistä kuljettajaa, toimivat nostimen kulun jälkeen

c. kaksinkertainen askelpainike hätätilanteessa turvallisuuden pysäyttämiseksi

d.Kytketty vaunun alla olevaan sähkövaunuun

e. Suojausluokka IP54 IP55

f Käyttöaika on vähintään 500 000 kertaa

Kaukosäädin

a.Taiwan Yuding tai maailmankuulu brändi,

b.24V: n ohjausjännitteen turvallisuus ihmiselle.

c.Remote-etäisyys: vähintään 100 metriä,

d. Helppo valvoa, ei ylimääräistä kuljettajaa tarvita, toimimaan vapaammin maassa

e. Kymmeniä tuhansia liitäntätaajuuspisteitä, jotka eivät häiritse toisiaan

f Kaksi askelta painiketta tai joystick-asemaa hätäpysäyttämällä.

g. Suojausluokka IP54 IP55

h. Käyttöikä: vähintään 500 000 kertaa

Suunnittelustandardit

a.GB3811 GB6067 JB / T9008.1 ~ 9008.2

tekniset tiedot

Huomaa: Nostokorkeutta voi muokata eli 6m, 9m, 20m

Huomaa: Nostokorkeutta voi muokata eli 6m, 9m, 20m
